日立オーブンレンジ MRO-S8Y の「H54」を自分で直した — リボンケーブル交換

日立のオーブンレンジ MRO-S8Y で エラー「H54」 が出て使えなくなりましたが、リボンケーブル（部品名: カードケーブル MRO-S8B012）を自分で交換して直りました。部品は2,000円以下、工具はプラスドライバー1本だけ。同じ症状の人向けに手順を残します。

1. どんな症状だったか

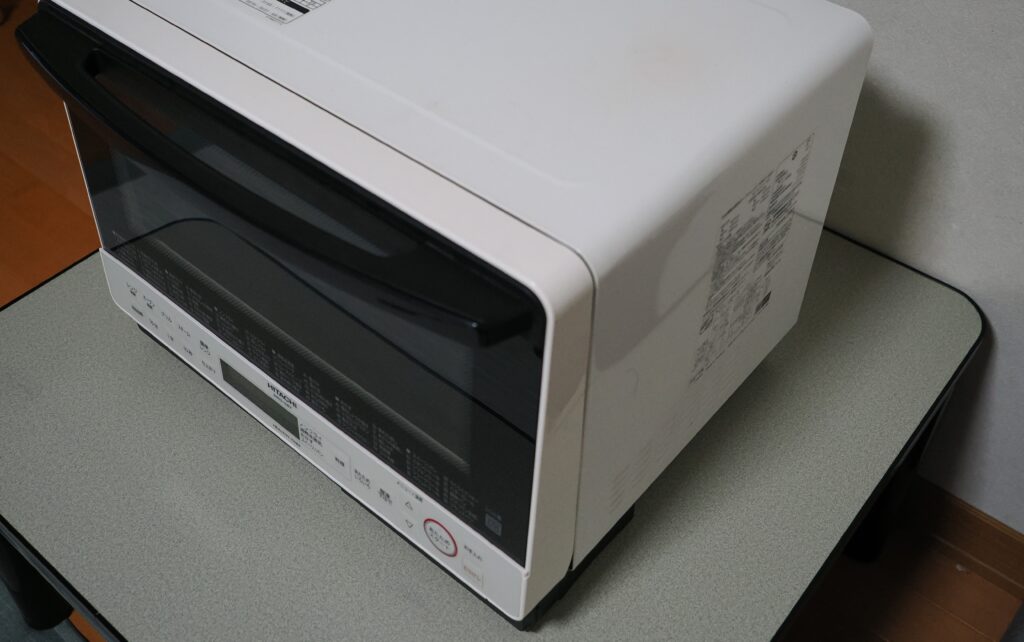

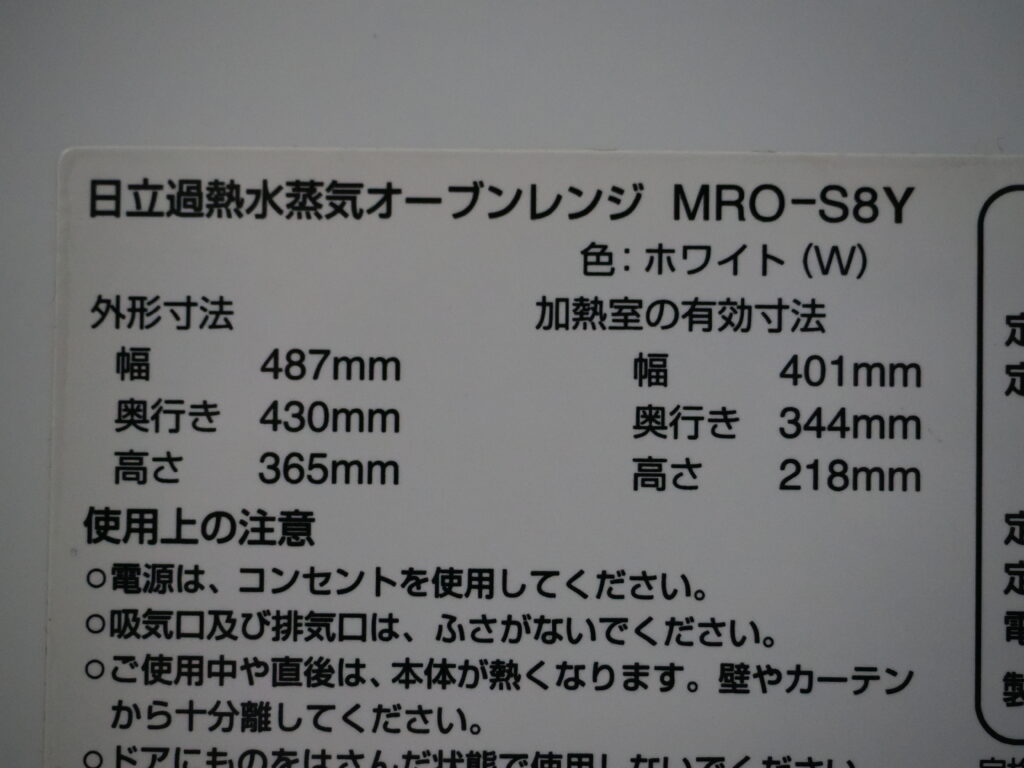

あたため中に H54 が表示されて加熱が中断。ドアを開け閉めするまで操作を受け付けない状態になりました。対象はこの機種です。

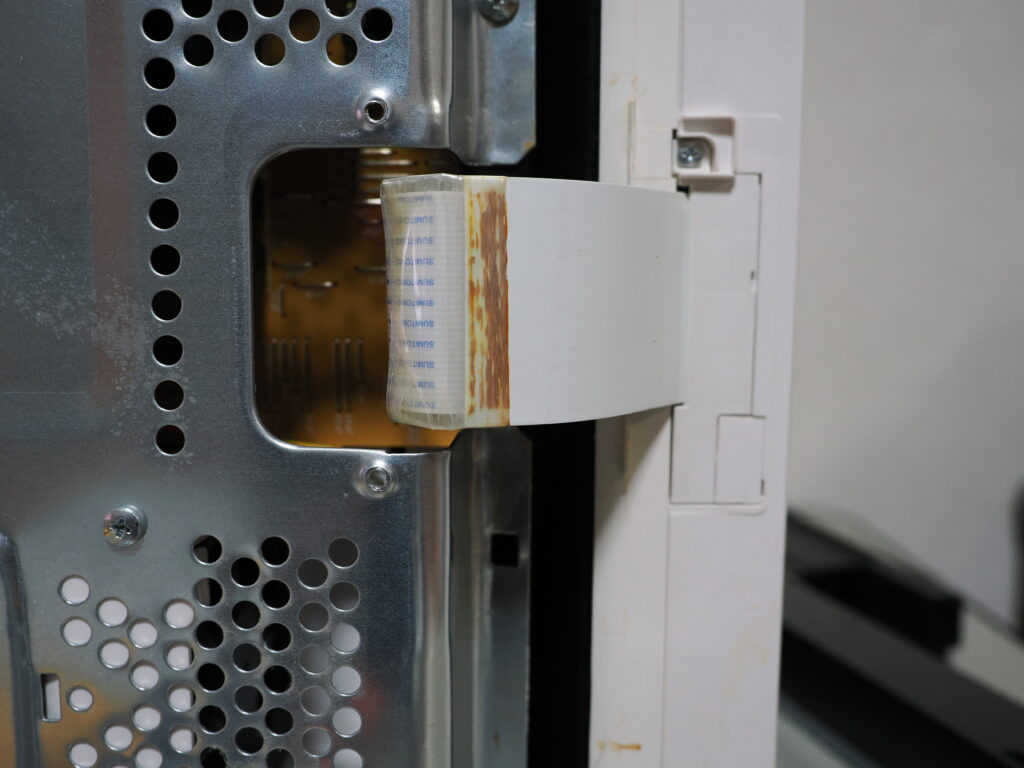

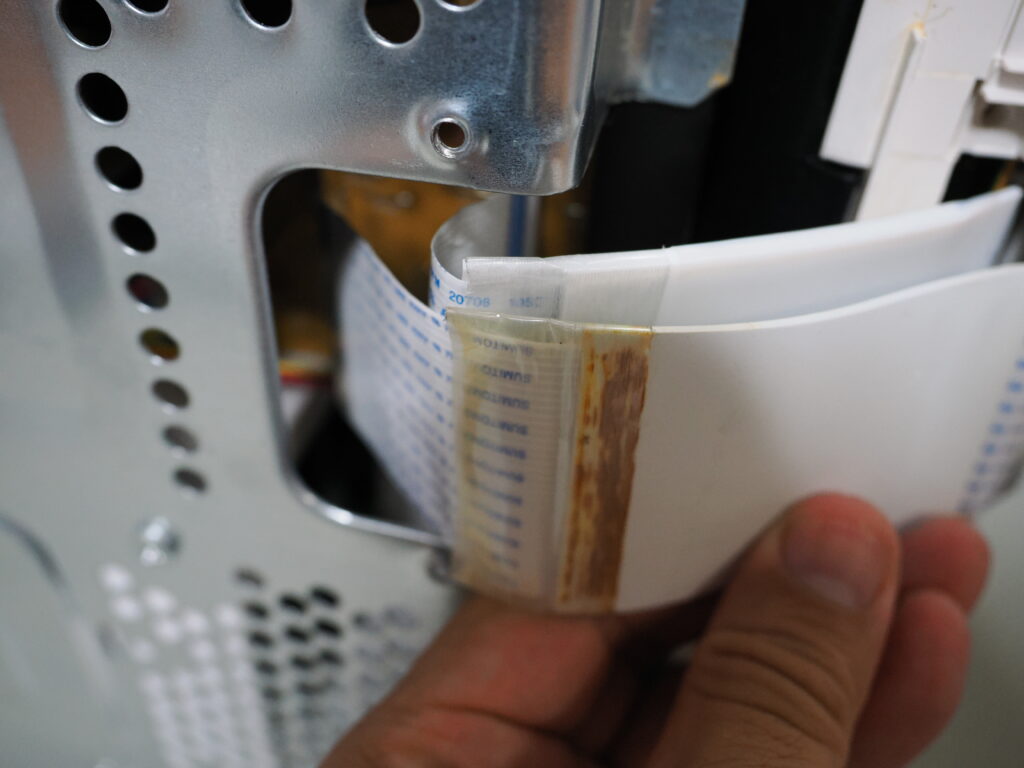

同じ H54 の事例をネットで調べたところ、リボンケーブル（カードケーブル）の交換で直ったという情報が複数見つかりました。実際に外してみると、ケーブルの接点部分が茶色く腐食していました。これが原因のようです。

※メーカー診断ではなく自己判断です。同じ H54 でも原因が違う可能性はあります。

メモ: 部品には取付手順書と配線カバーが同梱されていましたが、カバーは結局使いませんでした。

作業前に電源プラグを抜く
オーブンレンジは高電圧コンデンサを持ち、プラグを抜いても電荷が残ることがある。基盤の高圧部（マグネトロン周辺）には触れない（本記事の手順で、触れる可能性はほぼないと思いますが。）
分解・修理は自己責任。不安なら無理せずメーカー修理へ

手順1. 本体底の給水タンクとカバーを外す。

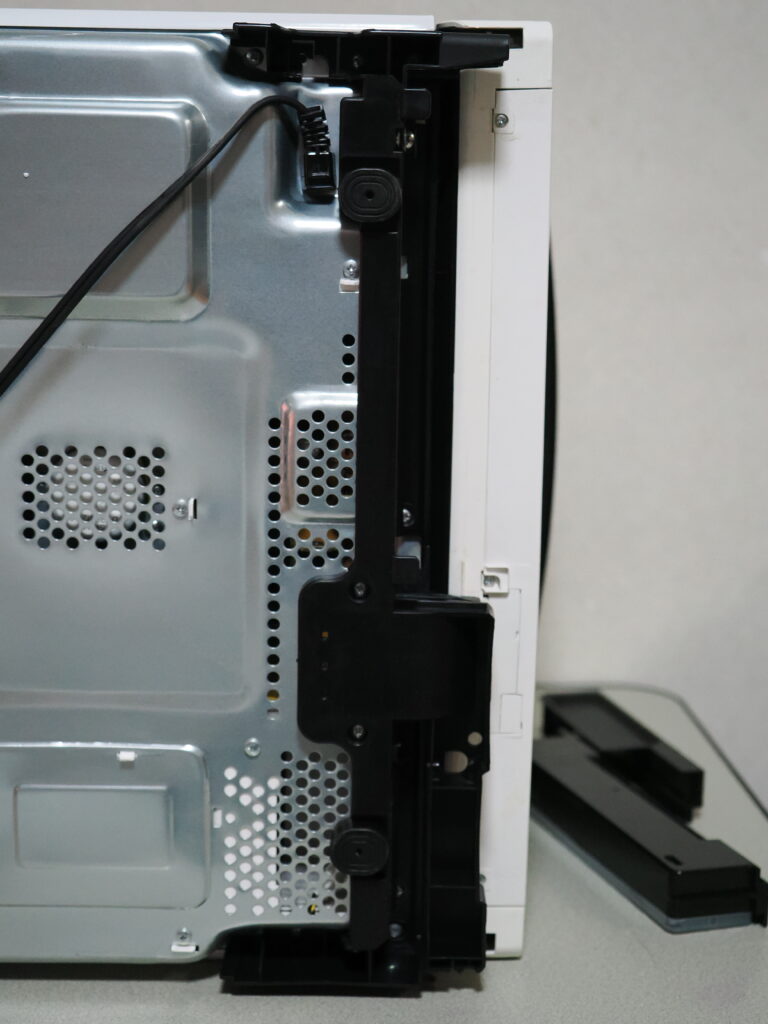

手順2. 底の止めネジをプラスドライバーで外す（5本）。⚠ 5本中1本だけ向きとネジの種類が違うので、戻すとき用に位置を覚えておく。

手順3. リボンケーブルのカバーを外す。窪みがあるので、そこから外すと外しやすい。

手順4. リボンケーブルを交換。思ったより抜き差しが硬い。左右に軽く揺すりながらやるのがコツ。

手順5. この段階で一度通電して動作確認 → 問題なし。

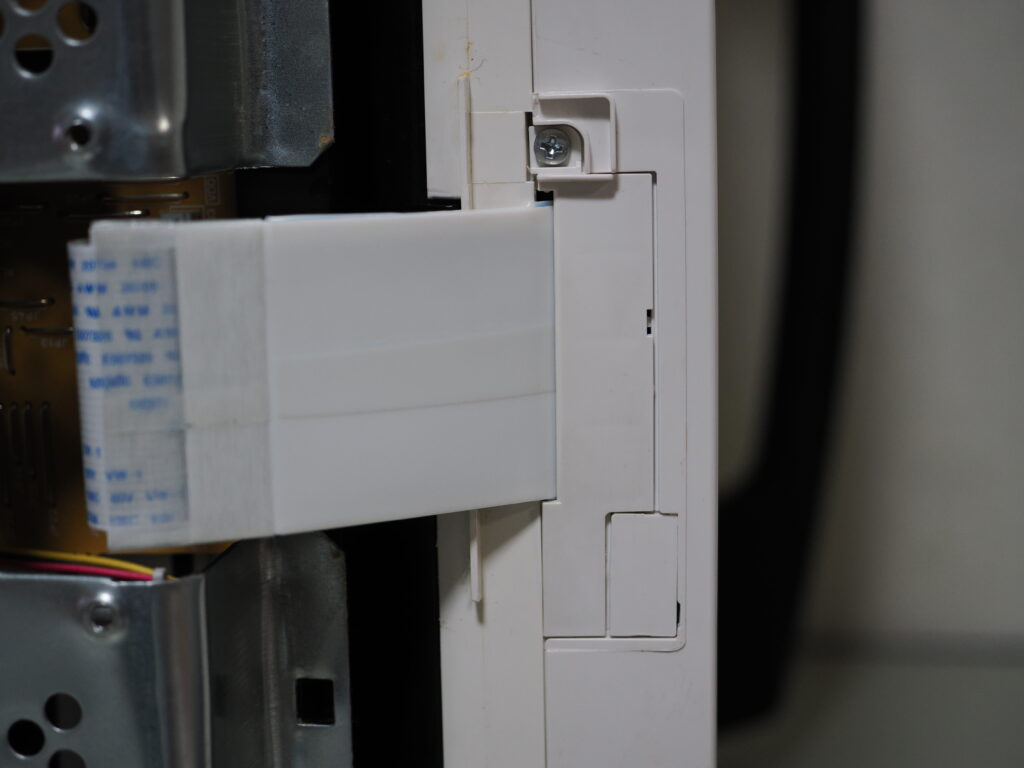

手順6. 逆の手順で組み立て。配線カバーは、窪みのある部分が最後にハマるように戻す。

交換後に通電し、H54 は解消。あたためも正常に動作しました。

部品2,000円以下＋ドライバーのみ、作業は写真を撮りながら約1時間で直りました。新品への買い替えより大幅に安上がりです。

※同等スペックの新品相場は未確認。比較を強めたいならここに金額を入れる。

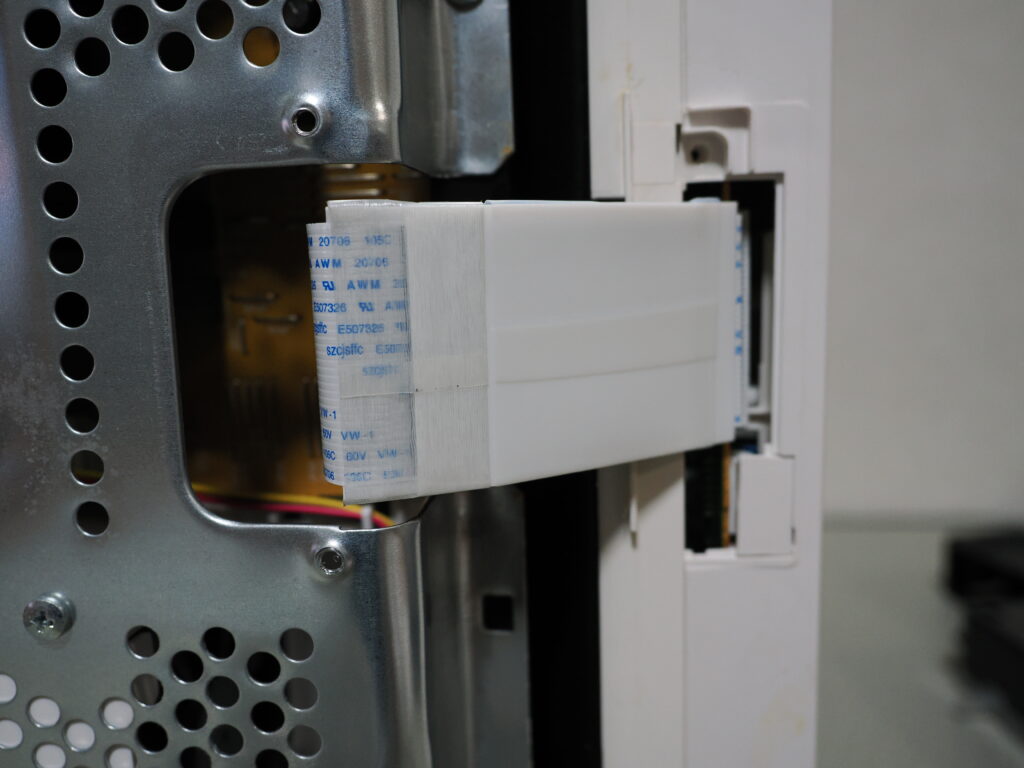

旧ケーブルは接点が茶色く腐食していました。交換後の新品はゴムのカバー部分が元より長くなっており、対策された改善版かもしれません（推測）。
